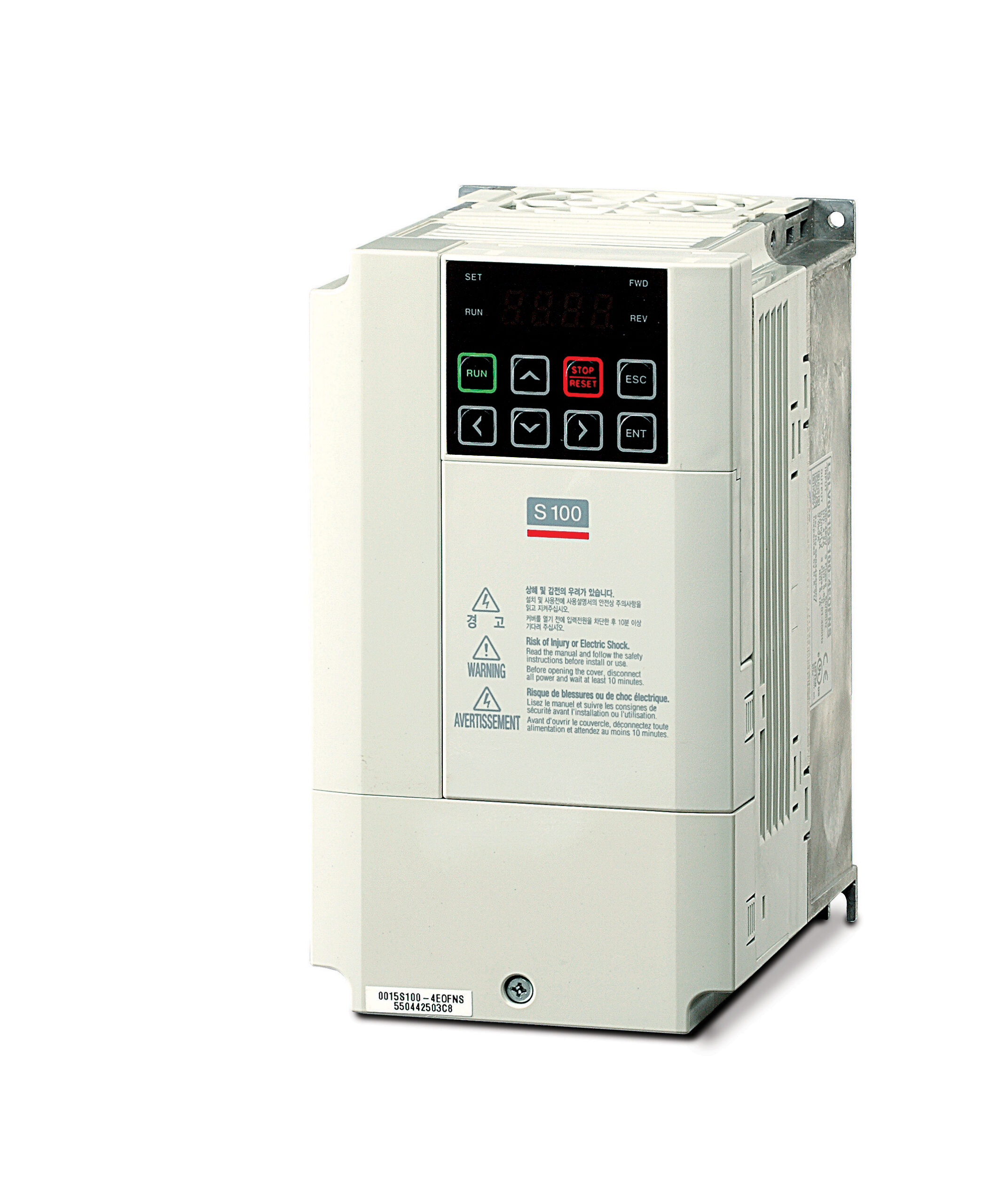

LSLV S100 (0,4 – 75 kW)

Der innovative Frequenzumrichter, für den Welmarkt konzipiert, auch in IP66

0,4 - 75 kW IP20

IP20 Version für 0,4 kW – 75 kW

  • 200-240V 0,4 – 2,2kW, 3×380-480V 0,4 – 75kW
  • U/F Steuerung, Sensorlose Vektorsteuerung, PM Sensorlose Vektorsteuerung
  • 23 I/Os
  • Sicherer Halt nach EN ISO 13849-1 und EN 61508 SIL2 (En 60204-1)
  • Integrierter EMC-Filter Klasse C3
  • Side by Side Installation
  • Geringe Baugröße (60 % kleiner, Maßstab 11 kW)
  • SPS Funktionalität (Einfache Programmfolge, max. 18 Schritte mit 29 Funktionsblöcken, 30 Parameter)
  • Netzwerkfähig (Konformität mit Open Field Network Standards, CAN, PROFIBUS, MODBUS TCP; ETHERNET I/P, Ethercat)
  • IP66 Schutzart (0.4~22kW), IP20 (0,4~75kW)
  • P2P I/O Share Function (Verbinden mehrerer Umrichter, Nutzung aller I/Os)
  • Kondensator/ Lüfter Lebensdauerüberwachung
  • Smart Copy Funktion (Flash Drop, Parameter kopieren und Download des Haupt-Betriebssystems möglich ohne Spannung)
  • Mit eingebauter DC-Zwischenkreisdrossel (DC-Reaktor) zur Powerfaktor-Verbesserung ab 30 kW
  • Schutzart Option für UL (Conduit Kit)
  • Flansch Option

0,4 - 22 kW IP66

IP66 Version für 3×380-460 V 0,4 kW – 22 kW

Aufbau S100

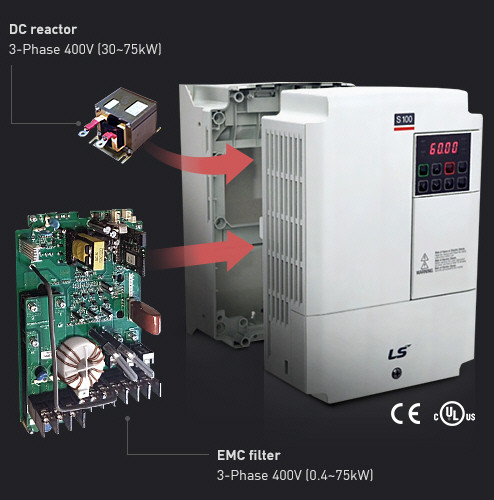

Dc- Reaktor und EMV-Filter

DC Reaktor
Der integrierte DC Reaktor verbessert den Power Faktor und reduziert die Oberschwingungen. DC Reaktor ist Standard für 400V 37-90kW

Integrierter EMV Filter
Ein integrierter EMV Filter für die Normen (Industriestandard)

  • 400V 0.75~30kW integriert als Standard (C3)
  • 400V 37~55kW integrierte Option (C3)
  • ※ 75~90kW hält die EMV-Normen sogar ohne Filter ein

Sichere Drehmomentabschaltung (STO) Safe Torque Off
Die Eingangsfunktion STO erfüllt EN ISO 13849-1 PLd and EN 61508 SIL2 (En 60204-1, stop category 0).

Effizienter Platzbedarf

Side-by-Side Installation

Die Größe des Kontrollboards wird significant reduziert, wenn mehrere Frequenzumrichter installiert sind indem der Zwischenraum zwischen den Frequenzumrichtern minimiert wird.
※Sibe-by-side Installation gibt es nicht für 37~90kW.

Reduzierte Größe

Die Hauptkomponenten sind optimal ausgesucht durch thermische Strahlungsanalyse und 3D Design um die Größe um 34% verglichen mit dem Modell iP5A(Volumen basiert) zu reduzieren. Stabile Systemkontrolle

Smart Copier

  • Spannungsloser Betrieb
  • LED Feedback
  • Parameter Lesen/Schreiben
  • Einfach zu installieren
Datenblatt (als PDF)
Ausführliches Datenblatt (als PDF)
Bedienungsanleitung S100

Flansch-Option
Mit der Flansch-Option kann der Frequenzumrichter S100 in einem kleinen Gehäuse so montiert werden, daß der Schutzgrad IP55 erreicht wird und nur der Kühlkörper mit Lüfter außerhalb des Gehäuses ist.

( bessere Wärmeabfuhr und kleinerer Schaltschrank)

Lüftertausch
Die Lüfter lassen sich in Sekundenschnelle austauschen.
